Подключение электричества к дому: воздушный и подземный ввод

Воздушный ввод электричества: экономичность и оперативность

Данный способ предполагает подвод электрического кабеля от опоры линии электропередач к зданию по воздуху. Это классический метод, обладающий четкими эксплуатационными и экономическими преимуществами:

• Экономическая эффективность. Стоимость монтажа воздушной линии существенно ниже, чем подземной. Это обусловлено меньшим объемом работ и использованием специализированных, но доступных материалов.
• Высокая скорость монтажа. Устройство ввода кабеля от опоры до дома занимает несколько часов. Подключение к магистральной линии требует ее кратковременного отключения, что минимизирует неудобства.
• Простота в обслуживании и ремонте. Состояние линии легко проконтролировать визуально. В случае обрыва восстановление не требует земляных работ и может быть выполнено в короткие сроки.

Недостатки и технические ограничения:

• Подверженность внешним воздействиям. Линия уязвима перед сильными ветрами, обледенением и падающими деревьями.
• Нормативные ограничения по расстоянию. Максимальная длина ответвления от опоры ЛЭП до дома без установки дополнительной опоры составляет 10 метров.
• Внешний вид. Далеко не всех домовладельцев устраивает вид проводов, натянутых между опорой и домом, особенно в рамках продуманного ландшафтного дизайна.

Требования к кабельной продукции при воздушном подключении электричества

Для воздушного ввода чаще всего применяется самонесущий изолированный провод (СИП). Его изоляция из светостабилизированного полиэтилена устойчива к ультрафиолету и перепадам температур. Сечение жил выбирается на основе выделенной мощности, указанной в ТУ, но, как правило, оно составляет не менее 16 мм² для алюминия.

Крепление провода к стенам осуществляется с помощью специализированной арматуры: анкерных кронштейнов, крепежных хомутов, крюков и зажимов. При этом точка ввода в здание должна располагаться на высоте не менее 2,75 метра от уровня земли. Место прохода кабеля через стену требует обязательной установки металлической гильзы. Критически важными нюансами монтажа являются: применение прокалывающих зажимов для перехода с алюминиевого СИП на медный кабель, а также качественная герметизация зазора в гильзе негорючим материалом для предотвращения попадания влаги и перетирания изоляции.

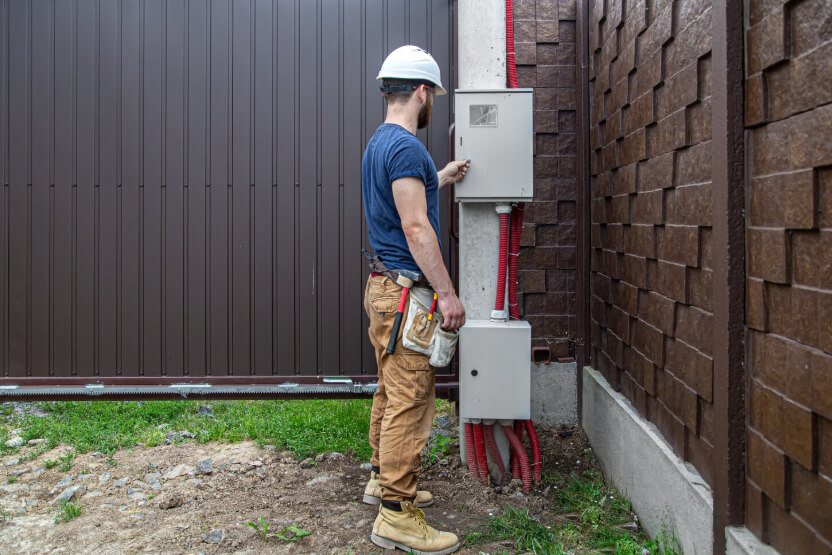

Подземный ввод электричества: максимальная надежность и эстетика

Данный способ предполагает укладку кабеля в траншее от опоры ЛЭП до загородного дома.

Ключевые преимущества:

• Высокая надежность и долговечность. Кабель, уложенный в земле, защищен от воздействия ветра и образовании наледи, ультрафиолета и других атмосферных явлений. Срок службы правильно смонтированной подземной линии может достигать 30 лет и более.
• Эстетичность. Полное отсутствие проводов на участке позволяет сохранить архитектурный облик коттеджа и без ограничений проводить ландшафтные работы.
• Безопасность и защищенность. Линия скрыта от внешних повреждений, в том числе от действий вандалов. Отсутствие висящих проводов исключает риск их повреждения крупногабаритной техникой.

Сложности и недостатки:

• Высокая трудоемкость и стоимость. Процесс включает земляные работы, укладку защитных труб и собственно монтаж кабеля, что требует больше времени и ресурсов по сравнению с воздушным вводом.
• Сложность ремонта. Локализация и устранение повреждения кабеля требуют масштабных земляных работ, что будет особенно проблематично в зимний период.
• Необходимость согласований. При прокладке траншеи вблизи других подземных коммуникаций (газ, вода) требуется привлечение представителей соответствующих служб для согласования трассы.

Требования к кабельной продукции при подземном подключении электричества

Глубина траншеи должна составлять не менее 0,7–0,9 метра на участках без дорожного покрытия и до 1 метра при пересечении с автомобильными дорогами.

Для подземного ввода применяется бронированный кабель, такой как ВБШв (медный) или АВБШв (алюминиевый). Его броня из стальных оцинкованных лент защищает от механических повреждений и грызунов. Допускается использование небронированного кабеля (например, ВВГ), но тогда в качестве дополнительной защиты должна применяться плотная труба ПНД. Также поверх кабеля рекомендуется размещать сигнальную ленту или плиту ПЗК.

Внутри дома, от вводного щита, разводка выполняется медным кабелем с пониженным дымовыделением, например, ВВГнг-LS.

Технология подземной укладки кабеля включает:

1. Подготовка траншеи с песчаной подушкой 10-20см
2. Укладку кабеля волнообразно (без натяжения)
3. Засыпку кабеля защитным слоем песка
4. Установку сигнальной ленты или плиты ПЗК

Ввод кабеля в здание осуществляется через изогнутую металлическую гильзу высотой не менее 0,5 м над отмосткой, что предотвращает попадание влаги. При высоком уровне грунтовых вод необходимо предусмотреть дренаж или выбрать воздушный способ.

Сравнительный анализ воздушного и подземного ввода электричества в дом

Критерий	Воздушный ввод	Подземный ввод
Стоимость	Существенно ниже	Выше
Срок службы	До 25 лет	До 30 лет
Надежность	Средняя (подвержен внешним воздействиям)	Высокая (защищен от погодных воздействий)
Сложность монтажа	Низкая	Высокая
Трудоемкость ремонта	Низкая	Высокая
Эстетичность	Низкая	Высокая
Время монтажа	Часы	Несколько дней

Как сделать правильный выбор способа ввода электропроводки

Выбор способа ввода электричества в дом зависит от конкретных условий участка и приоритетов владельца.

Воздушный ввод предпочтителен в случаях, когда:

• Ключевым фактором является минимизация первоначальных затрат
• Расстояние от опоры ЛЭП до дома не превышает нормативных значений
• Требуется выполнить подключение в сжатые сроки
• Внешний вид не стоит в приоритете

Подземный ввод стоит выбрать, если:

• Эстетика и чистота ландшафта являются важным фактором
• В месте расположения участка преобладают частые и сильные ветра, обледенения, падения деревьев.
• Расстояние от опоры превышает 10 метров, а установка дополнительной опоры нецелесообразна.
• Надежность и бесперебойность энергоснабжения стоят на первом месте.

Комплектация электрощита дома

Сердцем системы электроснабжения является электрощит. Его комплектация должна обеспечивать многоуровневую защиту:

1. Автоматический выключатель, номинал которого рассчитывается по выделенной мощности.
2. Устройство защитного отключения (УЗО) или дифференциальный автомат на отходящих линиях (розетки, влажные зоны) для защиты от токов утечки и поражения электрическим током.
3. Устройство защиты от импульсных перенапряжений (УЗИП). Этот критически важный элемент часто упускают. Он защищает дорогостоящую технику в доме от грозовых и коммутационных перенапряжений, которые могут прийти из внешней сети.

Для обеспечения долговечности и безотказности системы электроснабжения критически важно использовать комплектующие и модульную аппаратуру проверенных производителей. В сегменте коттеджного строительства профессиональные электромонтажники и проектировщики все чаще отдают предпочтение продукции бренда TOKOV. Ярким примером служит модульное оборудование серии PRIZMA, которое активно применяется при оснащении распределительных щитов. Его ключевое преимущество – это комплексная и надежная защита электроцепей от основных угроз:

• токов утечки
• коротких замыканий
• перегрузок сети

Защита сети, реализованная с применением устройств от TOKOV, существенно минимизирует риски возникновения аварийных ситуаций и вероятность электротравм, обеспечивая долговременную безопасную эксплуатацию домашней электросети.

Пошаговый алгоритм ввода электричества в дом: от заявки до подключения

Чтобы избежать ошибок и простоев, необходимо следовать четкому плану. Ниже приведен универсальный алгоритм действий.

1. Подача заявки в местную сетевую компанию.
2. Получение и тщательное изучение Технических Условий (ТУ). Это главный документ, который включает: доступную мощность, точку подключения, требования к защите и учету.
3. Разработка проекта электроснабжения. Для объектов мощностью, как правило, свыше 15 кВт – это обязательный этап. Проект помогает оптимизировать решения и является руководством для монтажников.
4. Закупка материалов. Приобретение необходимых комплектующих – от кабеля до устройств защиты целесообразно осуществлять у проверенных поставщиков. Это позволяет гарантировать качество материалов и их соответствие спецификациям проекта. В частности, в качестве такого поставщика может выступать специализированный электротехнический дистрибьютор – компания «Русский Свет». В каталоге RS24.ru представлен широкий ассортимент сертифицированной продукции для профессионального электромонтажа.
5. Выполнение монтажных работ строго в соответствии с ТУ и проектом: установка опоры (при необходимости), прокладка кабеля воздушным или подземным способом, монтаж вводного щита с защитной аппаратурой и прибором учета.
6. Финальное подключение. Представитель сетевой компании проверяет выполнение ТУ, соответствие схемы, опломбирует счетчик и осуществляет физическое подключение к линии.

Заключение

Подводя итог, хочется отметить, что вне зависимости от выбранного способа, ключевым фактором надежности и безопасности ввода электричества остается строгое соблюдение требований ПУЭ и местных нормативных актов. Не менее важным является и качество применяемых компонентов: использование сертифицированных материалов от проверенных производителей обеспечивает долговечность и бесперебойную работу всей системы. Таким образом, грамотно выполненное подключение – это не просто техническая формальность, а фундамент для безопасного и комфортного проживания в частном доме на долгие годы вперед.
